網絡布線圖：

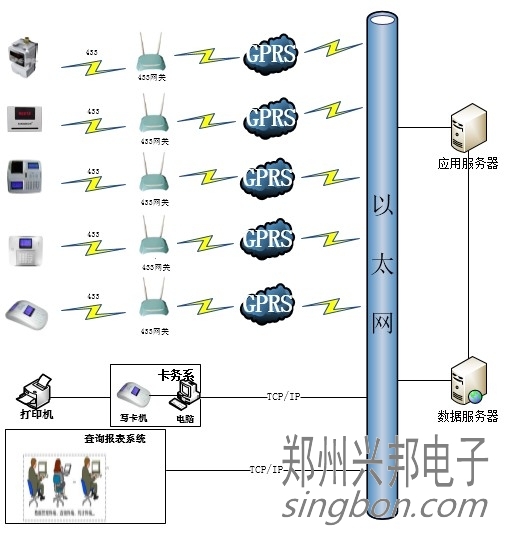

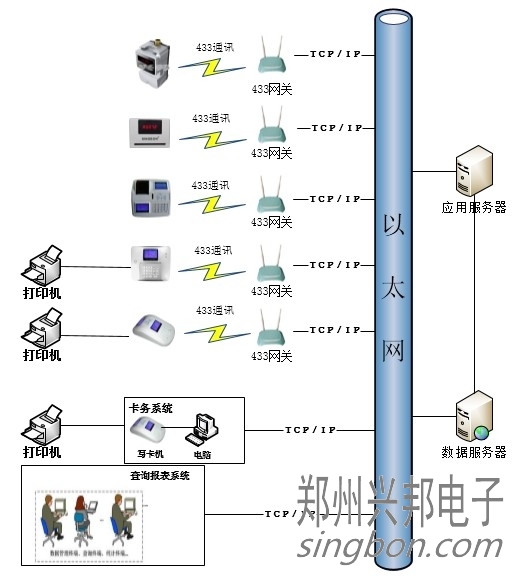

1. 433通訊網絡拓撲圖









 433無線傳輸,通過433網關和服務器之間實現無線通信，無需布線，安裝方便，調試簡單，易于維護。







2. 433無線消費機配置說明(參數卡)

登錄BS平臺（IC卡管理系統(tǒng)），點開“制卡中心”的“功能卡制作”頁面。

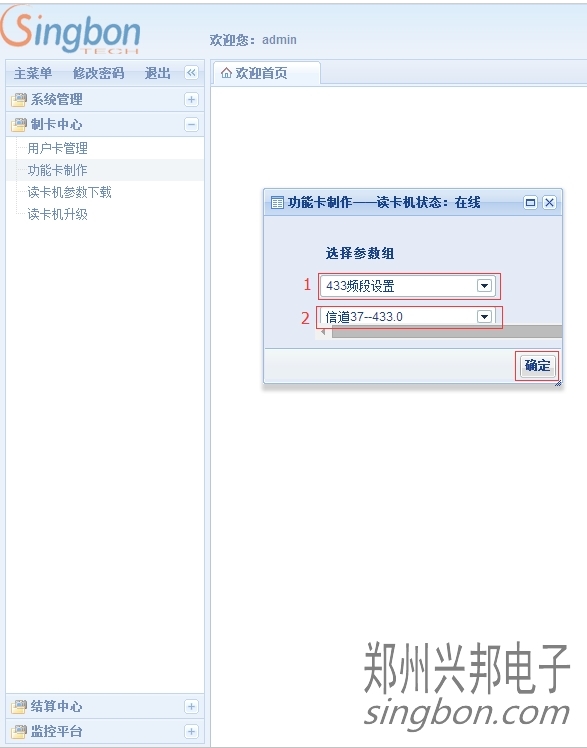

    在上圖中，方框1處參數組選擇“433頻段設置”，方框2處是供用戶選擇的信道，用戶選擇好需要使用的信道后，在綁定的讀卡機上放一張相同參數未發(fā)行的卡片，點擊“確定”按鈕后功能卡制作成功。用制作好的功能卡在機器的刷卡處刷卡，從而修改機器的信道。

3. 安裝注意事項

1) 消費機的安裝

消費機要求安裝在室內臺面、無強電磁干擾處。

2) 電源使用注意事項

  小票打印一體機必須使用12V 5A電源，不可使用大電源集中供電；其它機型可使用大電源集中供電，電源總線上的第一臺機器電壓不高于DC15V,電源總線最末端的一臺機器的電源電壓不低于DC12V;大電源的的輸出功率應滿足以下關系：大電源的的輸出功率(單位瓦)=大電源的輸出電壓（單位V）*1A(電流單位為A)*電源總線上的機器總臺數。
