醫療IC卡收費系統的實現
文章出處:http://www.fang1.net 作者: 人氣: 發表時間:2012年03月20日
摘要:科學技術的發展以及計算機的廣泛應用,推動了醫療服務業的發展。針對醫院收費難的問題,提出了一種基于IC卡技術來進行醫療收費。首先介紹了系統的業務流程,接著分析了IC卡硬件系統的構成以及整個收費系統的模塊設計,然后對系統開發中所用到的關鍵技術――收費機與pc機之間的通訊、系統的實時性實現、系統的抗干擾設計等方面進行了探討。
關鍵字:IC卡、收費管理、通訊、抗干擾
1、引言
隨著IC智能卡(Integrated Circuit Card)中的接觸式CPU卡以及非接觸式IC智能射頻卡(內建MCU, ASK等)的高度安全保密性的日益提高,從目前發展趨勢來看,隨著制造技術和相關理論的完善、發展,微電子技術和計算機技術結合在一起,已經將智能卡技術應用到電話卡、金融卡、移動電話、交通、醫療、身份證明、智能付費等應用領域。提高了人們生活和工作的現代化程度。也正因?yàn)檫@樣,醫院為了方便病人的收費管理,也采用了 IC卡的方式。
2、系統分析與設計
在醫院中,傳統的收費方式是通過掛號,病人拿現金去繳費。這種繳費方式處理的速度很慢,當就疹的人很多時,通常需要排很長很長的隊伍;而且現金的處理方式通常是不安全的,可能會帶來金額的流失。目前,很多營業單位都改變了傳統的收費方式,采用了通過 IC卡作為門診的收費,這樣的話,提高了收費的速度,方便了收費金額的管理,實現了即時收費即管理。
2.1 業務流程分析

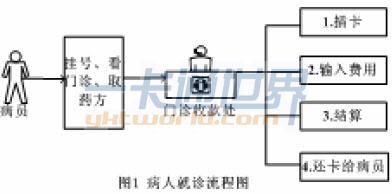

本系統的業務流程如下。病人在門診繳費時,收費員通過按收費機的按鈕來進行收費,并把前臺收費的結果通過網絡發送到后臺的處理系統,將扣費金額和剩余金額傳給數據庫。系統收到數據后把自動通過打印機把扣費金額與剩余金額以及其它的信息打印出來給病人作為以收費的憑證。流程如圖 1所示:
2.2 IC卡設計

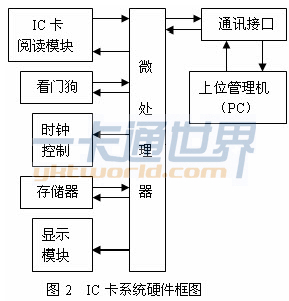

IC卡硬件系統由IC卡讀寫器、微處理器、存儲器、時鐘控制、顯示模塊、看門狗等組成,通過通訊接口與PC機相聯接。系統結構如圖2所示:
2.3 管理模塊設計

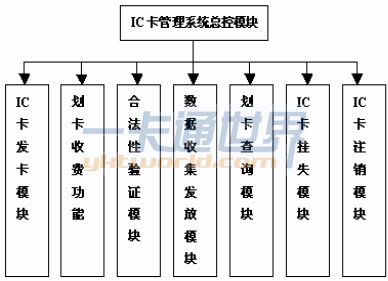

IC卡收費管理系統是一套用于營業廳智能化、移動化、網絡化、現代化的管理軟件。本系統包括的主要模塊如圖 3所示:
IC卡收費管理程序主要作用是顯示數據庫中的相關數據和采集數據。主要功能模塊為 IC卡發卡、劃卡收費、合法性驗證、數據收集發放、劃卡查詢、 IC卡掛失、IC卡注銷。IC卡發卡主要負責根據病員費用結算情況發放 IC卡給需要的病員。劃卡收費主要負責病員在看完門診后,可帶藥方和 IC卡到門診收款處進行結算醫療費用。合法性驗證主要負責判斷病員 IC卡是否有效(如:只有本系統卡才能使用、無錢卡、掛失卡、注銷卡均不能使用)。數據收集發放主要負責利用 IC卡收費機記錄病員收費明細情況(如病員基本信息、收費時間、總費用等),使用 IC卡數據采集器定期將病員收費明細信息收集到系統中,并將掛失信息發放到收費機中。劃卡查詢主要為管理員通過發卡機對病員的情況進行查詢。 IC卡掛失主要是在用戶不慎遺失 IC卡片時,可到住院部收款處進行 IC卡掛失處理。IC卡注銷主要是當病員不再需要長期用藥或病員自己提出退卡申請,應當把 IC卡注銷掉,注銷后該病員的 IC卡將失效,不能再在醫院里使用。
3、系統實現
3.1 收費機與 PC機之間的通訊
收費機與 PC之間的通訊是整個系統的關鍵,是 IC卡應用系統與一般應用系統的區別,因此設計一個穩定的通訊方式有重要的意義。本系統是通過串口的通訊方式在收費機與 PC機之間建立通信。收費機是采用 485網絡協議的網絡鏈接方式的,但是計算機中的網絡接口已經連接到外網,所以在收費機的接線上應用了一個轉接口方式,把網絡接口轉換成 USB接口鏈接到 PC機。

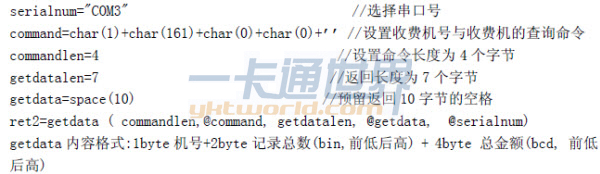

本系統在建立收費機與 PC機之間的通訊中,要遵守收費機與 PC之間的通訊協議,該協議主要是傳送三個命令:161網絡查詢、162數據采集、165下傳信息。具體格式如下:
* 查詢機器記錄總數,消費金額總數
senddata函數和 getdata函數是此產品開發商提供的動態鏈接庫函數。當要使用收費機扣錢收費的時候,可以通過調用 senddata函數,把扣錢的信息發送給收費管理系統;當要使用收費機顯示扣錢后的信息給病人看的時候,可以通過調用 getdata函數,把扣錢處理后的信息顯示出來。
3.2系統的實時性實現
IC卡收費管理系統必須能夠每時每刻地檢測收費機上是否有 IC卡,當收費的時候要實時地判斷卡的狀態并做相應的處理(是否能扣錢?)。實時性的實現在 Vb的程序中是通過 Timer控件來實現的。先設置 Timer控件的時間間隔,然后激活 Timer控件,最后通過 Timer事件函數來不斷地檢測是否有卡。如果有卡,會實時的得到響應,然后建立收費機與 PC機之間的通信鏈接。
3.3 數據庫的實現
IC卡管理系統涉及到很多數據,需要通過數據庫進行管理。數據庫系統應能最大限度地發揮數據庫管理系統的功能,并且能最大限度地滿足數據操作及數據處理需要,關鍵是保證數據的同步一致、減少數據冗余。
數據的來源主要是病人申請資助單。資助單中包含了病人的基本信息和繳費情況。數據管理一方面實現數據順利在各個環節流通,更重要的是提供管理層進行決策時需要的數據。如通過數據分析,找到病人的具體情況、醫院的醫療情況等。本系統通過 ADO實現與數據庫的連接。
3.4 系統的抗干擾設計
單片機應用系統的現場存在著各種干擾源,對單片機應用系統的工作影響很大,它們雖不能直接造成硬件的損壞,但常使計算機不能正常運行以致控制失靈,從系統設計開始就必須充分考慮到對系統抗干擾性能的要求。
系統的干擾源主要是來自應用系統自身的干擾源、現場的電磁干擾和供電系統的干擾等因素。對這些影響的因素我們采取的措施有三種方案,第一種是采用硬件抗干擾的措施,第二種是采用軟件的抗干擾措施,第三種是采用“看門狗”技術。
4、結束語
IC收費管理系統的使用,提高醫院的管理效率,真正實現了醫院的電子信息化管理。本系統已經在廣州市慈善醫院試用。
隨著IC卡技術的發展,越來越多的系統都采用了 IC卡管理的技術,并達到了很好的效果。
本文的創新點:采用 IC卡技術實現了智能化的收費系統,在收費機與 PC機之間的通訊、系統的實時性實現、系統的抗干擾設計方面有一定的創新。
參考文獻
[1]溫立新. 城市一卡通公共事業智能卡應用系統解決方案 [J]. SMART CARDS WORLD, 2003,(3): 8-9.
[2]劉炳文.精通 Visual Basic 6.0中文版 [M],北京:電子工業出版社, 1999:130-180。
[3] Jeffrey P. Visual Basic 6 數據庫訪問技術 [M].趙軍鎖 .北京: 機械工業出版社, 1999.
[4]徐永誠,趙曦濱,邢桂芬 . XML在 C/S與 B/S混合體系結構下的應用 [J].計算機應用研究,2002.(6):148-150.
[5]建設事業IC卡應用 [J/OL] . http://www.cin.gov.cn/ic/default.htm 2005年 10月
[6]徐秀珠. CDMA在城市一卡通中的應用方案[J].移動通信,2003,(10) :86-88.
[7]看門狗技術在某型相機導航數據接口板中的應用 [J/OL] . http://www.guangdongdz.com/ special_column/techarticle/jszl18886.html 2006-4-6
[8]張文.自動售貨機 IC卡收費模塊的設計與應用[J].微計算機信息 ,2006.22(2-2):201-203.
[9]夏潔武,朱兵,彭宣戈?;谇度胧较到y(tǒng)的 IC卡電表可靠性研究 [J]。微計算機信息, 2006.22(3-2):82-83。
如需引用本文,請您一定寫出參考文獻的出處。本文章參考文獻被引用格式: [1]李德軍,張朝暉等.醫療IC卡收費系統的實現[J].微計算機信息.2007,4-2:P309-310
作者簡介:李德軍 1(1972-),男,廣東信宜人,本科,工程師,主要研究方向:網絡與信息技術應用; Email:djdjwu@163.com 地址:廣東廣州市.廣東商學院成教學院,郵編:510320
張朝暉2(1981-),女,廣東梅州人,碩士研究生,主要研究方向?yàn)橛?jì)算機網絡與分布式系統;13560467006,zzh_jane@126.com,廣州市番禺區廣州大學城外環西路100 號廣東工業大學計算機學院04 研,郵政編碼:510006。李小強 3(1981-),男,廣東興寧人,碩士研究生,主要研究方向?yàn)橛?jì)算機網絡與分布式系統;13760724190, lixiaoqiang2000@126.com, ,廣州市番禺區廣州大學城外環西路100號廣東工業大學計算機學院04 研,郵政編碼:510006。
