智能卡CSP加密體系的設計與實現方法
文章出處：http://www.fang1.net 作者： 人氣： 發表時間：2011年12月11日
摘要：CSP 是Windows 操作系統加密體系的重要組成部分，智能卡作為一種硬件級加密設備要和Windows 操作系統加密體系無縫連接需要為其開發CSP 加密服務提供者程序。為智能卡開發一個穩定、高效的CSP 是一件復雜的事情，其中如何為CSP 設計一個簡潔而又實用的軟件架構體系和密鑰存貯結構至為重要。該文將探討這方面的設計思路。
隨著智能卡功能的不斷完善，卡片運算速度和存貯功能的不斷加強，在對安全性要求較高的領域，智能卡的應用開始越來越廣泛。其中作為硬件數字證書使用，也是智能卡的一項重要功能。智能卡作為硬件級的加密設備，如何同當前使用最為廣泛的windows操作系統進行無縫連接，需要開發智能卡讀卡器硬件、讀卡器驅動程序、智能卡CSP 等一系列軟硬件設施，本文將主要針對其中的智能卡CSP 開發。
1 CSP 簡介

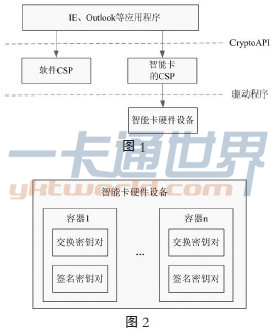

加密服務提供者Cryptographic Service Provider（簡稱CSP）是Windows 操作系統加密體系的重要組成部分，它提供了一組標準API 函數（CryptoAPI）供應用程序調用，如IE 使用SSL 訪問網站、Outlook 發送加密郵件等，均會調用到CryptoAPI 函數。智能卡作為一種硬件級的加密設備，要實現和windows 操作系統的無縫連接，使應用程序能夠通過CryptoAPI 這套標準函數使用智能卡設備， 就必定要針對該種設備開發CSP 服務程序。智能卡設備CSP 在系統中的位置如圖1 所示。
2 CSP 中的容器
CSP 使用容器來管理密鑰，以RSA 密鑰為例，一個容器中可以存在一對RSA 交換密鑰和一對RSA 簽名密鑰。一個智能卡中可以有多個容器。結構如圖2 所示。Windows 系統中一般會存在多個CSP，既有微軟自己的純軟件型CSP，也可能有數個不同廠商的軟硬件加密設備的CSP。應用程序可以通過CryptoAPI 函數的來指定使用哪個CSP 以及該CSP 中的哪個容器。
3 CSP 在智能卡中的密鑰存貯結構
3.1 智能卡中私鑰的特點
在CSP 中私鑰的作用主要是用來做解密或簽名。智能卡這種設備的一個重要特點是私鑰可以設定為讀禁止，私鑰不能被從智能卡中讀出。當需要用私鑰進行解密或者簽名時，被解密或簽名的數據必須先送入智能卡，由智能卡中的處理器對數據做解密或簽名，解密或簽名后的數據再出智能卡返回計算機中。整個過程中私鑰不能被計算機讀出，解密或簽名的過程是在智能卡中進行的，保證了私鑰的不可復制特性，避免了黑客攻入計算機，將私鑰遠程拷貝走的可能。
3.2 私鑰、公鑰和證書的不同保護級別
使用私鑰時，智能卡需要驗證保護該私鑰的PIN 碼，只有PIN 碼驗證正確的情況下才能使用私鑰。但智能卡中的證書和公鑰則一般不需要PIN 碼保護，以保證使用過程中的靈活性。在CryptoAPI 的SILENT 模式中，公鑰可以隨時被讀出。另外當智能卡插入到連接計算機的讀卡器中時，一般都需要將智能卡中的證書導入到windows 系統的證書庫中，因IE 瀏覽器不能直接識別智能卡中的證書，它需要從windows 系統的證書庫中去讀證書。這些情況下均需要讓智能卡不經過PIN 碼驗證，就能使智能卡中的公鑰和證書被讀出。
3.3 CSP 密鑰容器的存貯結構設計
3.3.1 CSP 密鑰容器存貯結構圖

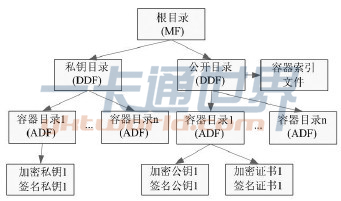

圖3 為CSP 密鑰容器存貯結構圖。
3.3.2 公開目錄(DDF)：如圖3 所示，公開目錄(DDF)下的ADF 子目錄下存放RSA 加密公鑰及相應證書、RSA 簽名公鑰及相應證書，容器名稱為ADF 目錄的名稱，可以同時存在多個容器。公開目錄(DDF)、容器目錄（ADF）、公鑰、證書都不設置PIN 碼保護，公鑰和證書可以隨時可以被從智能卡中讀出。
3.3.3 私鑰目錄（DDF）：如圖3 所示，私鑰目錄(DDF)下的ADF 子目錄下存放RSA 加密密鑰對中的私鑰和RSA 簽名密鑰對中的私鑰，ADF 目錄名稱與對應公鑰所在的ADF 目錄名稱相同。私鑰目錄(DDF)設置PIN 碼保護，要使用該目錄的子目錄下的私鑰，必須首先通過私鑰目錄(DDF)的PIN 碼驗證。
3.3.4 容器名稱：圖3 中的私鑰目錄(DDF)下的容器目錄(ADF)名稱必須和公開目錄(DDF)下的容器目錄(ADF)名稱對應，比如私鑰目錄(DDF)下的
容器目錄1 和公開目錄(DDF)下的容器目錄1 的名稱必須相同，因為它們實際上是代表著同一個容器名。
3.3.5 容器索引文件：容器索引文件存放著智能卡中的所有容器名稱， 并且指明容器名稱和容器目錄(ADF) 之間的關系。每次調用CSP 的CPAcquireContext函數時，該函數都需要從這個文件中獲取智能卡中已有的所有容器名稱。容器索引文件的結構可以用如下方式表示：
## 容器名稱1# 容器目錄1(ADF)## 容器名稱2# 容器目錄2(ADF)##......#......##
4 CSP 軟件架構的設計與實現
4.1 CSP 軟件架構的種類
CSP 從整體上看主要有上下文環境對象、密鑰對象、哈希對象三種數據結構。在開發CSP 的過程有幾種方法來實現對這三種數據結構對象的管理，具體如下：
結構對象的管理，具體如下：
1) 上下文環境對象在CSP 中實現，密鑰對象和哈希對象交給微軟的純軟件型CSP 來管理。
2) 上下文環境對象和密鑰對象在CSP 中實現，哈希對象交給微軟的純軟件型CSP 來管理。
3) 上下文環境對象、密鑰對象和哈希對象都在CSP 中實現。
其中第3 種方法實現CSP 的復雜性最高，但也最為靈活，本文主要探討這種方法。由于在CSP 開發中一般都用C 語言或C++語言來實現，因此約定以下用到的數據結構定義均使用C++語言來表述。
4.2 CSP 中幾個基本的對象類型分析
通過分析微軟定義的CSP 25 個基本函數，可以發現CSP 的上下文環境對象、密鑰對象、哈希對象是以HCRYPTPROV、HCRYPTKEY和HCRYPTHASH 三種類型存在的。
HCRYPTPROV 對象類型的作用是串聯起整個CSP 的上下文環境。該對象一般由CPAcquireContext 函數產生，由CPReleaseContext函數終止。
HCRYPTKEY 對象類型起到密鑰句柄的作用。其存在周期一般是從密鑰的產生或者密鑰導入開始，經歷密鑰的使用，最后到密鑰句柄被釋放的過程。
HCRYPTHASH 對象類型起到哈希句柄的作用。其存在周期一般是從哈希的產生，到哈希的使用，最后是哈希句柄被釋放的過程。
