讀卡器安裝布線施工規范及注意事項

文章出處：http://www.fang1.net 作者：李佳 收編   人氣： 發表時間：2011年10月17日

     一、讀卡器布線規范

    1、讀卡器到控制器的連接線建議采用8 芯屏蔽雙絞線（其中3 芯備用）線徑大于0.3mm,控制器到讀卡器距離不可以超過80 米，建議在50 米以內。

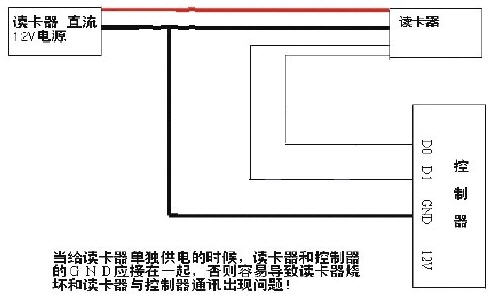

    2、給讀卡器單獨供電的時候注意讀卡器和控制器之間的接地如下圖：

    3、控制器通訊線（包括485/422、232 和韋根等通訊線）建議采用國際通用的8芯屏蔽雙絞線,這樣可有效防止和屏蔽干擾。線徑大于0.3mm 總線長度不超過1200 建議在1000 米以內，如果更長請選用其它專用485/232 轉換器或者加中繼器， 并選用更粗的通訊電纜。控制器GND 485- 485＋分別對應連接485 轉換器GND TD(A) TD(B)，485 讀頭的GND
    4、讀頭設備用線不得走強電鑿或是強電線管。如因環境所限，要平行走線，則要遠離50CM 以上。

    二、讀卡器安全事項注意

    1、雖然讀卡器已經具備了防靜電和防雷擊設計，但是請確保讀卡器的電源的良好接地和485控制線的防雷保護，以保障電路不被靜電、雷電和其他設備漏電所傷害，長時間穩定運行。
    2、請勿帶電接線，或者帶電焊接操作，焊接接線時應該先拔下所對應的電源。
    3、本讀卡器可以直接外掛UPS不間斷電源，保證停電后系統仍然可以繼續工作。
    4、盡量避免將讀卡器電源和其他大電流工作設備接在同一電源上。讀卡器和所有外部設備引入制器的線頭不能拔得太長，以免外露造成短路現象。
    5、保證讀卡器附近沒有大功率電器設備，以減少外界對讀卡器的干擾，并保障電源線和通信線附近沒有強磁場干擾。
