便攜式非接觸式 IC 卡讀寫器的設計

文章出處：http://www.fang1.net 作者：王文強   人氣： 發表時間：2011年10月15日

    引 言

    經過多年的發展和推廣，IC 卡已經廣泛地應用于金融、電信、國防和公共事業等領域。

    IC 卡按卡與外界數據傳送的形式來分，有接觸式 IC 卡和非接觸式 IC 卡兩種。當前使用廣泛的是接觸型 IC 卡，在這種卡片上，IC 芯片有8個觸點可與外界接觸。非接觸式 IC 卡又稱射頻卡(Radio Frequencycard)，它與讀卡設備之間無需接觸，采用無線耦合和電磁感應方式與讀卡設備之間進行通信。與接觸式 IC 卡和磁卡相比，非接觸式IC卡具有操作方便、讀寫卡的速度快、防水、防污染、壽命長、能夠適應各種惡劣環境等優點。按照工作頻率，非接觸式 IC 卡可以分為低頻卡和高頻卡兩類，低頻卡的工作頻率為125 kHz，高頻卡的工作頻率為13．56 MHz。兼容ISO14443A的非接觸式 IC 卡的工作頻率為13．56 MHz，卡內無需電池，其工作電源由空間電磁感應所產生的感應電池提供。Philips公司的。Mifare系列非接觸式 IC 卡兼容ISO14443A規范，具有高強度加密機制，性能優良，應用廣泛。

    讀寫器是所有 IC 卡應用系統的必須基礎設備，目前市場上的絕大多數讀寫器都要與 PC 機連接才能正常使用，而且與 PC 機的接口一般為傳統的RS 232接口。在此將討論采用USB技術的便攜式非接觸式 IC 卡讀寫器的實現方法。

    1 便攜式USB讀寫器的硬件原理

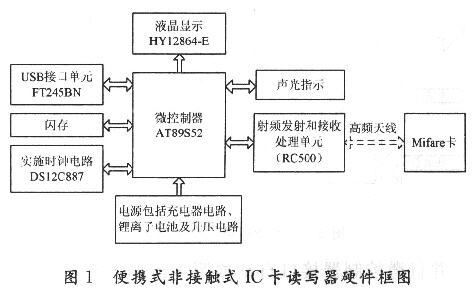

    這里所設計的便攜式帶 USB 接口的 IC 卡讀寫器由微控制器(MCU)、射頻發射和接收處理單元、USB 接口電路、電源電路、液晶顯示(LCD)模塊、實時時鐘以及外部 Flash 存儲器組成。它的結構如圖1所示。

    讀寫器以8位單片機 AT89S52 作為主控制單元。讀寫器的射頻(Radio Frequency)發射和接收處理單元是單片機與非接觸式IC卡之間的“橋梁”，它一方面可以將單片機發送給IC卡的指令和數據調制在13．56 MHz的振蕩信號上，通過高頻天線發射出去；另一方面接收來自IC卡的應答信息，并將其解調成數字信號傳送給單片機，實現單片機與IC卡之間的雙向通信，它與單片機之間采用并行接口方式連接。

    FT245BM 是 USB 接口單元的主要元件，它是單片機與 PC 機之間的通信“橋梁”，其內部包含一個串行接口引擎(SIE)，實現數據的并行轉串行和串行轉并行過程。

    DS12C887為系統提供實時時鐘，液晶顯示模塊 HY12864E 平時顯示時間，讀卡時顯示所讀到的內容。上述元器件以周密的邏輯設計配合，通過程序控制完成對非接觸式 IC 卡的讀寫。由于內置了鋰離子電池及其充電電路，因此讀寫器可以脫機使用，大大增加了靈活性。脫機使用時，讀卡的同時將讀卡記錄存儲在讀寫器的閃存中。并可以通過 USB 接口與PC機進行通信，以進行PC機對讀寫器的控制操作．如發送數據到IC卡、調閱讀卡記錄等。

    2 讀寫器的硬件電路

    2．1 微控制器
    微控制器采用AT89S52芯片，該器件使用Atmel公司的高密度非易失性存儲器制造技術，可以通過一根并口線方便地進行在系統編程(In System Program-ming)。

    2．2 RC500 芯片介紹
    RC500 是Philips公司為 Mifare 卡設計的專用讀卡芯片，它是應用于13．56 MHz非接觸式通信中高集成度 IC 系列中的一員。該系列利用先進的調制和解調概念，完全集成了在13．56 MHz下所有類型的被動非接觸式通信方式和協議。

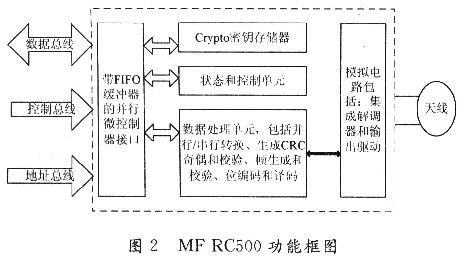

    并行微控制器接口自動檢測連接的8位并行接口的類型，它包含一個易用的雙向 FIFO 緩沖區和一個可配置的中斷輸出。這樣就為連接各種 MCU 提供了很大的靈活性。數據處理部分執行數據的并行一串行轉換。它支持的幀包括 CRC 和奇偶校驗，以完全透明的方式進行操作，因而支持ISO14443A 的所有層。狀態和控制部分允許對器件進行配置以適應環境的影響，并使性能調節到最佳狀態。當與 MIFARE Standard 產品和MIFARE產品通信時，使用高速 CRYPT01 流密碼單元和一個可靠的非易失性密鑰存儲器。模擬電路包含一個具有極低阻抗橋驅動器輸出的發送部分。接收器可以檢測到并解碼非常弱的應答信號。

    RC500 的工作頻率為13．56 MHz，它可以在有效的發射空間內形成一個13．56 MHz的交流電磁場，為處于發射區域的非接觸式IC卡提供能量，同時卡或 RC500 需要傳送的數據信息也被調制在這個頻率上。RC500 與非接觸式IC卡之間能量的傳遞和數據雙向傳輸?shù)倪^程是初級和次級兩個線圈之間的耦合過程，從讀寫器發射給卡的數據信息在調制前采用米勒(Miller)編碼，而從卡到讀寫器的數據信息采用曼徹斯特(Manchester)編碼。

    2．3 FT245BM芯片介紹

    FT245BM 是一種單片的 USB 到并行的雙向接口芯片。它與單片機之間利用8個雙向數據線和4個握手協議實現并行接口。其片內的串行接口引擎和 USB 協議引擎可以完成 USB 2．0規范的所有協議和功能。FT245BM工作時需要一個6 MHz外部晶振，通過片內的時鐘倍頻電路可以為SIE提供一個48 MHz的工作時鐘，同時還為片內的微控制器接口單元、串行存儲器接口單元提供一個12 MHz的工作時鐘。

    2．4 硬件電路

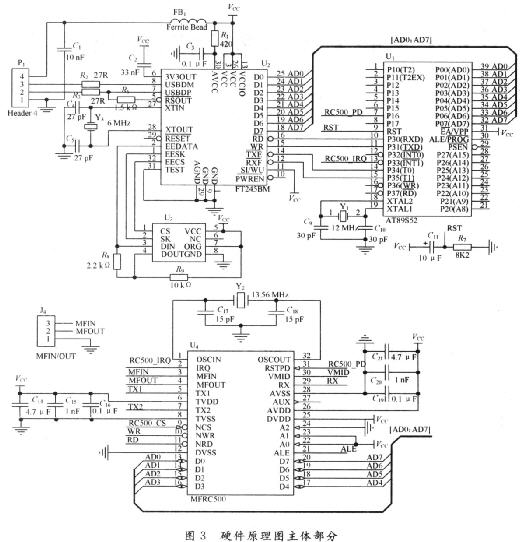

    帶USB接口的非接觸式 IC 卡讀寫器的硬件電路原理圖的主體部分如圖3所示。

    FT245BM的并行數據總線和AT89S52的P0口相連；它的讀寫控制信號(RD，WR)分別與AT89S52的P3．0和P3．1相連；TXE為發送緩沖區空信號，與P3．4相連；RXF為接收緩沖區滿信號，與P3．5相連。要從讀寫器發送數據到PC機，只需當TXE為低時將WR由高變低即可將數據寫入緩沖區，模塊可以自動處理。當PC機通過USB向讀寫器發送數據時，RXF會變低通知單片機有數據要接收，通過將RD由低變高即可讀到數據。單片機可以通過中斷方式接收來自FT245BM的數據，由于兩個外部中斷都被占用，所以用定時／計數器擴展了一個INT接口。FT245BM的外部連接一個串行的E2PROM(93C46)，用于存放 USB 器件標識碼、讀寫器標識符和說明、設備序列號等信息。

   RC500內部包含256個可尋址寄存器，其數據總線與 AT89S52 的數據總線相連；其復位控制輸入信號與 AT89S52的P1．6相連，單片機可以控制RC500復位；RC500的輸出中斷請求與單片機的外部中斷 INT1 相連，以隨時接收 RC500 傳過來的數據。

    3 軟件的實現

    3．1 讀寫器中單片機的軟件

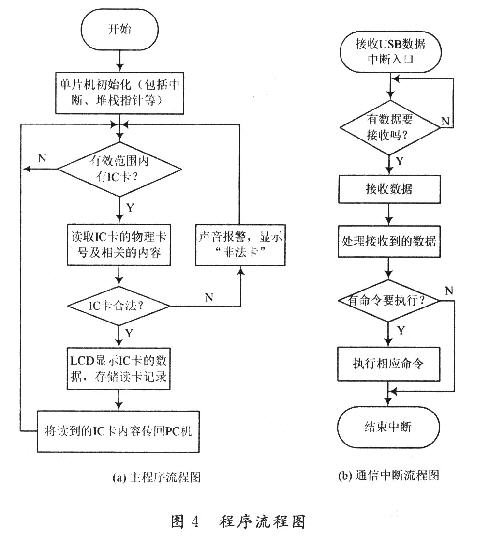

    讀寫器內軟件的功能包括等待刷卡、接收并處理接收到的 PC 傳來的數據包、存儲刷卡記錄、LCD 顯示相關信息等。軟件包括主程序、IC 卡讀寫／密碼驗證等操作、時間顯示以及與 PC 通信中斷服務程序。主程序和通信中斷服務程序的流程圖如圖4所示。

    3．2 PC端的軟件

    讀寫器通過 USB 接口與 PC 相連，PC 端必須安裝并運行 FT245．BM的驅動程序和讀寫器應用程序。通過使用 FTDI 公司提供的虛擬串口驅動程序，對應用程序，外設看起來如同一個標準的 COM口。設置波特率的命令可以忽略，因?yàn)闊o論波特率如何設定，設備總是以它所能達到的最大速度進行傳輸。同時無需關心USB接口的枚舉、端點、管道、事務和傳輸方式等復雜的問題。

    4 結 語

    該系統結構簡單實用，在實際運行中具有很高的可靠性，同時具備一定的可擴展性，并可以通過 USB 接口與計算機相連接，以進行數據通信。由于體積小，重量輕，具有很好的便攜性，擴大了其使用范圍。在此實現了可脫機使用的便攜式的非接觸式IC卡讀寫器。
