基于 IC 卡的稅務征收管理系統

文章出處：http://www.fang1.net 作者：夏莉英 鄔麗娜   人氣： 發表時間：2011年09月30日

   0 引言

    隨著我國經濟的不斷發展和國家稅制改革的不斷深化，對稅務征收管理和稅務稽查工作的要求更加嚴格，稅務工作量也越來越大。如何在稅務工作中用計算機管理代替人工管理、實現稅務征收電子化，成為稅務部門的新課題。“SZX一1智能 IC 卡稅務征收管理系統”正是在此背景下應運而生。SZX一1智能 IC 卡稅務征收管理系統采用符合ISO-7816標準的 IC 卡作為申報信息載體，將納稅申報表和財務報表的數據存放于 IC卡內，解決了稅務征收工作中手工處理申報數據的繁瑣勞動，大大縮短了申報時間，提高了工作效率。

    SZX—l智能 IC 卡稅務征收管理系統的推出，既實現了稅務征收工作的方便、快捷，又提高了稅務管理工作的規范性、準確性和科學性，從而保證了稅務征收工作的順利進行。

    1 系統組成

     本系統由 PC 機和 IC 卡讀寫器組成，如圖1所示。IC 卡讀寫器主要由AT89C52單片機、MAX232串行通信電平轉換芯片、IC 卡卡座、電源、單片機復位電路、單片機時鐘電路等組成，如圖2所示。

    2  IC 卡技術

    隨著超大規模集成電路的發展，將集成電路 IC 嵌入到類似于信用卡的卡片內，就稱為 IC卡。如果將單片機也嵌入卡片內，則稱為智能卡。IC卡根據其結構和應用的特點大致可分為以下四種：

    (1)存儲卡

    存儲卡是以半導體存儲器取代磁卡的磁條，功能類似于磁卡。存儲卡內的集成電路可以是ROM、PROM、EPROM、EEPROM等。由于電可改寫的EEPROM的發展與廣泛應用，內含EEPROM 的存儲卡已成為存儲卡發展的主流。存儲卡可以加上簡單的密碼，因而其可靠性及保密性均高于磁卡。

    (2)付費卡

    付費卡實質上也是存儲卡的一種。這種IC卡采用預先付費，以后使用時扣去相應的錢款，它只能減不能加?？▋?nèi)的金額扣完后可重新買卡(即再寫入金額)。

    (3)智能卡

    智能卡中不但嵌入了存儲器，還嵌入了CPU，故智能卡也常稱為CPU卡。智能卡除了具有大容量存儲功能外，還具有保密、識別等有別于一般IC卡的智能化功能。智能卡是IC卡發展的方向，目前主要應用于銀行、金融、POS系統及信息管理存取系統等。

    (4)密碼卡
    密碼卡也是智能卡的一種。它在智能卡的基礎上再嵌入了硬件密碼計算單元，以滿足RSA密碼算法的要求。密碼卡是近年來發展的高性能智能卡。

    IC卡與磁卡相比主要有以下優點：

    ·存儲容量大(可達10K字節)，大大超過磁卡的存儲容量；
    ·安全保密性能好，這一點是磁卡無法與之相比的；
    ·讀／寫可靠性高(比磁卡高得多)；
    ·一卡多用，即“一卡通”；
    ·智能式IC卡就是一臺獨立型計算機，使用時可不必聯網，對于通信設備較落后的地區更具有現實意義。
    為了便于IC卡的開發與應用，國際標準化組織ISO制定了以下標準：
    ·7816-1：IC卡的物理特性，如硬度、韌度、耐彎度等；
    ·7816—2：IC卡的尺寸、接觸點的位置；
    ·7816-3：IC卡的電信號，如電信號的定義、電壓、電流、工作頻率、啟動時的傳輸協議；
    ·7816—4：IC卡用于國際交換的行業間命令；
    ·7816—5：IC卡應用識別時的編號和登記過程；
    ·7816—6：IC卡用于行業間的數據元素。

    在IC卡的類型選擇上，本系統選用的是Atmel公司的CPU卡、西門子公司的邏輯加密卡和存儲卡。CPU卡用于DKS加密算法的運算，產生密鑰等關鍵數據；邏輯加密卡用于保存重要數據；存儲卡用于存放一般數據。

    3 DES加密算法

    密碼學是設計密碼和破譯密碼的技術統稱。欲加密的數據稱為明文，明文經某種加密算法的作用后轉換成密文，加密算法中使用的參數稱為加密密鑰。密文經解密算法作用后形成明文輸出，解密算法也有一個密鑰，它和加密密鑰可以相同也可以不同。密碼學的一條基本原則是加密算法是公開的，既然加密算法是公開的，那么真正的秘密就在于密鑰了。密鑰是必須保密的，它通常是一個字符串，并且可以按需要頻繁更換。

    傳統的加密方法可以分成兩類：替代密碼和換位密碼。在替代密碼中，用一組密文字母來代替一組明文字母以藏匿明文，但保持明文字母的位置不變。在換位密碼中(換位有時也稱為排列)，它不對明文字母進行變換，只是將明文字母的次序進行重新排列。

    現代密碼學也使用替代密碼和換位密碼的思想，但和傳統密碼學的側重點不同。傳統密碼學的加密算法比較簡單，主要通過加長密鑰的長度來提高保密程度，而現代密碼學正好相反，它使用極為復雜的加密算法，即使破譯者能夠?qū)θ我鈹?shù)量的選擇明文進行加密，他也無法找出破譯密文的方法。

    DES 是由IBM公司研制的，1977年1月被美國政府宣布作為公開的國家數據加密標準，該標準一經確立，立即被大批廠家采納用于它們的安全產品中。DKS 是一種分組密碼，它接收一個64位(BIT)的數據塊并將它轉變成相同長度的密文。密鑰是64位(BIT)，其中8位(BIT)是奇偶校驗位，因而實際密鑰數是56位(BIT)。DES加密算法可用圖3來簡單說明。64位(BIT)的明文首先經過一個初始排列將順序打亂，然后進行16次乘積變換，目的是使明文盡可能變得紛亂不堪，最后經過一個與初始排列相反的排列變換，輸出64位(BIT)的密文。DES 的解密密鑰同加密密鑰相同，解密過程與加密過程的步驟正好相反。

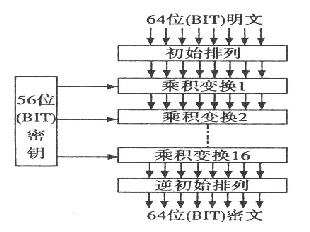

圖3 DES算法過程

    4 軟件設計

    SZX—l智能IC卡稅務征收管理系統的軟件由PC機軟件、IC卡讀寫器軟件以及PC機與IC卡讀寫器通信軟件等組成。PC機軟件采用VB6．0編寫，IC卡讀寫器軟件采用C51編寫。

    4．1 串行通信軟件設計

    在設計PC機與單片機通信程序時，應首先明確數據傳輸協議，如：數據傳輸?shù)膸袷?、?shù)據校驗方法、PC機與單片機在實現異步通信時的工作方式等等。本系統中的各項約定為：
    (1)波特率：9600
    (2)數據格式一幀10位：起始位1位，數據位8位，停止位1位
    (3)數據校驗方法：反饋一確認法
    (4)異步通信工作方式：PC機使用MSComm串口控件；單片機采用查詢方式收發數據，其串行口工作于方式l。
MSComm串口控件是Microsoft公司提供的ActiveX控件，其目的是為了簡化使用者在Windows下的串行通信編程。MSComm控件既可以提供簡單的串行口通信功能，也可用于創建功能完備的、事件驅動的高級通信工具。使用MSComm控件實現串行通信控制通常有以下幾步：
    (1)加入通信部件(即加入MSComm對象)；
    (2)設置通信端口號(即設置CommPort屬性)；
    (3)設置通信協議(即設置HandShaking屬性。該協議是一個用于控制流速而約定的內部硬件握手協議)；
    (4)設置通信波特率、數據位數、停止位數、奇偶校驗等參數(即設置Settings屬性)；
    (5)打開通信端口(即將PortOpen屬性設為True)；
    (6)接收或發送字符串(即使用Input或Output屬性)；
    (7)關閉通信端口(即將PortOpen屬性設為False)。

    4．2 系統軟件功能

    本系統在PC機上運行的主要功能介面如下：

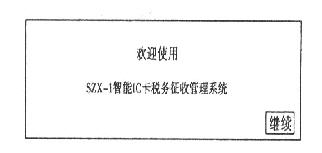

   (1)軟件運行后屏幕顯示：

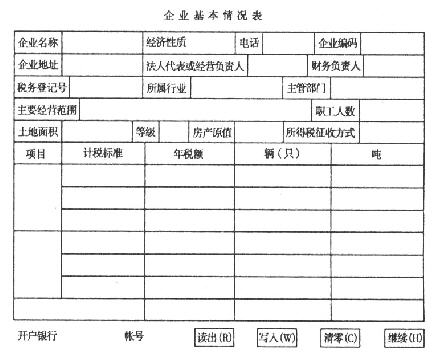

    (2)使用鼠標選擇“繼續”或按“Enter”鍵，屏幕顯示企業基本情況表，納稅人將當月變動情況填入該表：

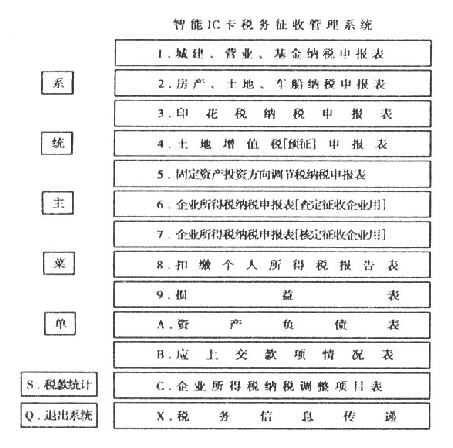

    (3)在企業基本情況表的介面中有四個功能按鈕，其中“寫入(W)”用于修改情況表中的數據，按下“寫入(W)”功能按鈕后，IC卡內就存儲了最新輸入(或修改)的數據。“繼續(H)”用于進入主菜單狀態，主菜單提供的內容包含了納稅人應申報的地方各稅、基金、費、納稅申報表、企業財務報表、稅務信息等。按下“繼續(H)”功能按鈕后屏幕顯示：

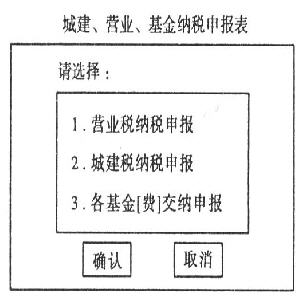

    (4)填寫報表。納稅人在主菜單狀態下，使用鼠標或“↑”“↓”光標鍵，選擇申報表類型，選定后按下“Enter”鍵確認，屏幕上就會顯示相應的申報表供納稅人填寫。如假定選擇“1．城建、營業、基金納稅申報表”，則屏幕顯示：根據納稅內容在l～3三個選項中進行選擇，屏幕上就會顯示出相應的納稅申報表，然后按照報表內容填寫，在確認填寫無誤后按下“寫入”按鈕，納稅申報表中的數據即被存入IC卡中，于是就完成了稅款申報工作。

    此外，在主菜單中有一個“稅務信息傳遞”項，其功能是在取消稅務專管員制度后，為了保持稅務機關與納稅人之間的聯系，使納稅人能及時了解到有關稅務政策信息的動態，利用IC卡作為稅務信息傳遞的載體，當納稅人每月納稅申報結束后，由稅務機關將有關稅務政策信息寫入IC卡中，納稅人通過SZX—l智能IC卡稅務征收管理系統軟件就可閱讀、保存、打印稅務信息。

    5 結束語

    SZX—l智能IC卡稅務征收管理系統已在某地方稅務部門投入使用，效果良好，達到了預期的目的。隨著稅制改革的不斷深化，隨著計算機技術和IC卡技術的不斷發展，稅務征收管理和稅務稽查工作的電子化必將更加完善。

    (文/蘇州職業大學 夏莉英 鄔麗娜 )
