校園一卡通系統與自助復印系統整合研究

文章出處：http://www.fang1.net 作者： 人氣： 發表時間：2011年09月13日

    0 引言

    隨著用戶需求的提高，傳統的“復印室”式的集中復印已經不能滿足需求，自助復印的理念被提了出來，并在高校圖書館與檔案館中得到普遍使用。近年來，我國高校的數字化校園建設取得了明顯的進展，對校園一卡通系統的建設也越來越重視。校園一卡通整合了眾多的校園業務功能，包括財務管理、學籍管理、圖書借還、食堂消費、人事管理等等，基本可以做到“一卡在手，走遍全校”。將校園一卡通與自助復印功能高效地整合起來，現有的技術方案并不是很成熟，在國內高校中的成功案例不多。湖北大學在數字化校園建設的一期工程中，對這一問題進行了深入的探討，并在湖北大學圖書館中作了比較成功的部署和實施。本文就相關技術進行詳細介紹。

    1自助復印系統實現原理

    自助復印系統實現了用戶自己復印、系統自動扣款、無需管理員干預的功能。—個功能完整的自助復印系統應該具有身份識別、卡片管理、賬務管理、自助復印等功能，能夠確保數據的安全。通常自助復印系統由：數字式復印機、網絡擴展卡、IC卡讀卡器、IC卡、數據庫服務器、IC卡充值器、以太網等組成。

    數字復印機通過網絡擴展卡接入以太網絡與數據庫服務器通信。復印用戶首先到卡務中心辦卡、注冊個人信息并充值，所有這些信息都存入數據庫中，隨后用戶就可以到復印機上刷卡復印。要保證整個系統安全可靠，需要做到以下幾點：

    (1)復印機的開啟必須受用戶IC卡信息的控制，只有合法用戶(用戶是已注冊的合法用戶、余額高于某一限額)才能開啟。
    (2)復印實行實時扣款，即復印機每復印一張，讀卡器當即從IC卡中扣除一張的費用。
    (3)復印任務結束，操作記錄流水回傳服務器，實現IC卡信息與數據庫信息的同步。

    從上可知，自助復印系統中存在卡、庫兩套賬，卡(IC卡或CPU卡)與后臺數據庫同時保存用戶的身份、財務等信息，這就對系統的健壯性提出了很高的要求，特別是要保證信息的一致性。由于高校圖書館服務的實時性要求很高，通常情況下，應采用同步的方式實現系統數據的完整性與一致性。

    2自助復印功能與校園一卡通系統的整合方式分析

    整合的目的就是要實現信息的共知共享、功能的集中控制。實現的方式可分為軟件對接和硬件接入兩種方式。

    2．1通過軟件接口實現兩系統的對接

    這種實現方式需要提供一個軟件接口，把自助復印系統與校園一卡通系統互連起來，實現用戶身份、財務等信息的共享共知，保證信息的一致性。這種方式中，自助復印系統是作為一個相對完整的整體通過軟件接口接入到一卡通系統中來。其原理如圖1所示。

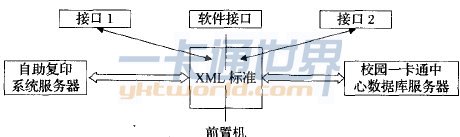

圖1軟件接口原理圖

    自助復印機通過該接口，可以從一卡通服務器上下載用戶信息，同時，用戶的每次消費信息通過自助復印服務器也可以上傳到一卡通服務器中去。在這種體系架構中，由于在復印機本地的服務器中也保存一份與一卡通服務器中一致的用戶信息，所以，自助復印機可以臨時脫網運行(脫離一卡通服務器)。

    這種實現方式要求自助復印系統和一卡通系統雙方提供一個標準的接口，遵循同一個數據標準(通常是XML標準日)，以實現雙向的數據交換與控制。其接口函數主要包括：UserHandle(獲取并傳遞登錄用戶信息)，TokenHandler(獲得管理員的令牌)，MoneyHandler(獲取并處理消費項目金額信息)，GateHandler，SystemHandler(系統時間控制)五個接口函數。

    2．2復印機以硬件的方式接入一卡通系統

    用2．1中的方法實現基于校園一卡通的自助復印系統很復雜，特別是在接口軟件的實現中，涉及到雙方管理軟件的權限開放，有很多協調配合的困難和技術難題要克服。通過對自助復印實現原理及系統結構的分析，我們發現，只要對復印機硬件稍作改裝，就可以實現復印機與一卡通系統的直接互連，從而在一卡通中實現自助復印功能。其系統結構圖如圖2所示。

圖2 直接接入結構圖

    圖2中的EPOS讀卡器是一種帶以太網接口的POS機，可以對IC卡進行讀寫控制。

    根據功能要求，數字復印機與EPOS讀卡器的信號傳輸是雙向的。一方面，復印機每復印一次，都要通知EPOS讀卡器扣一次款；另一方面，當用戶把IC卡放于EPOS讀卡器上時，EOPS要能夠給復印機一個啟動的信號，同時，當用戶在復印中途把IC卡取走，EPOS讀卡器要能夠通知復印機停止復印。通過對數字復印機的原理分析，在復印機與EPOS讀卡器直連互控時，只需要把復印機鑰匙計數器接口的四路信號與EPOS讀卡器接入端對接即可。鑰匙計數器接口電路圖如圖3所示。

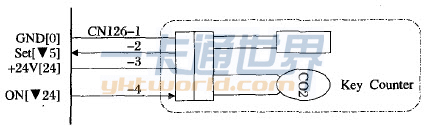

圖3 鑰匙計數器接口電路圖
